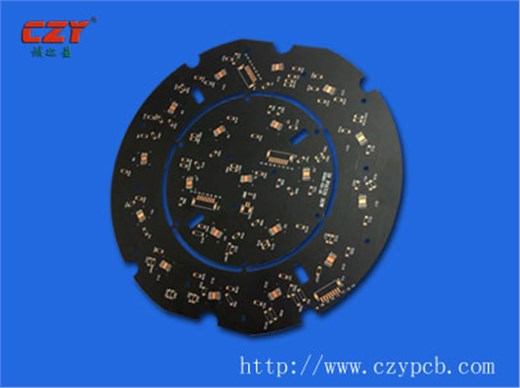

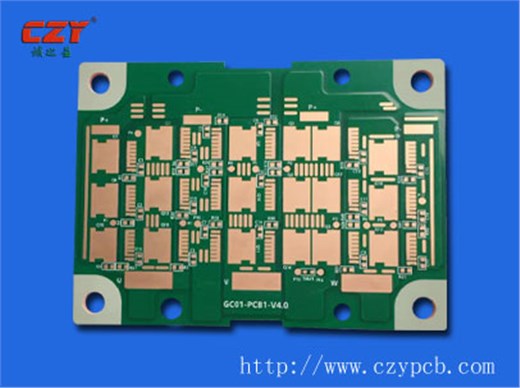

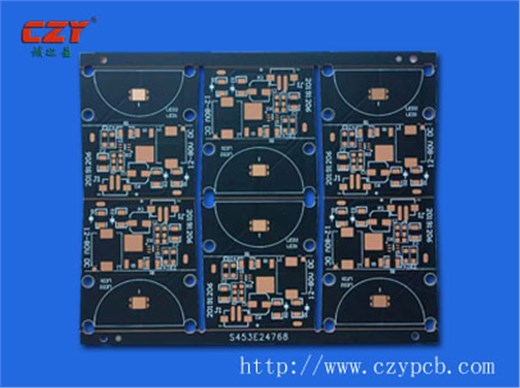

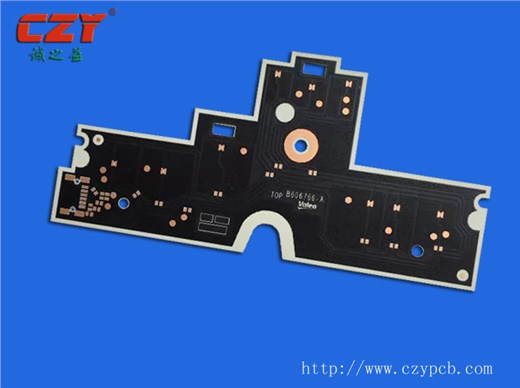

热电分离铜基板制作流程:

2019-07-19 17:21:00

热电分离pcb铜基板制作流程如下:开料 → 烤板 → 面板制作 → 曝光 → 显影 → 蚀刻 → 面板清洗 → 贴AD胶 → 打靶 → 棕化 → 锣面板 → 再次打靶 → 磨板阻焊 → 曝光阻焊 → 印字符 → 成型钻孔 → 过拉丝机 → 氧化 → 出货。
通常热电分离pcb铜基板应用在各种高频电路散热和精密通信设备散热行业,它的导热效果与铝基板和铁基板相比要好很多倍,而它也是最贵的一种金属基板。随着现世界的电子工业高速发展,电子、LED、智能设备、医疗设备、新能源设备等产品的功率密度增大,如何寻求高散热和结构设计的方法,成为了现今电子工业设计的一个巨大需求,而热电分离铜基板的导热性能、电气绝缘性能以及其机械加工性能无疑是解决高散热问题的有效手段之一。铜基板电路层要求具有很大的载流能力,从而应使用较厚的铜箔,厚度一般为35μm~280μm;导热绝缘层是铜基板核心技术之所在,核心导热成分为三氧化二铝及硅粉组成和环氧树脂填充的聚合物构成,热阻小(0.15),粘弹性能优良,具有抗热老化的能力,能够承受机械及热应力。铜基板金属基层是铜基板的支撑构件,要求具有高导热性,一般是铜板,适合于钻孔、冲剪及切割等常规机械加工,该金属层(块)主要起散热、屏蔽、覆型或者接地作用,由于铜与铝的性能以及相应的PCB可加工工艺的差异 ,铜基板比铝基板有更多的性能优势。
