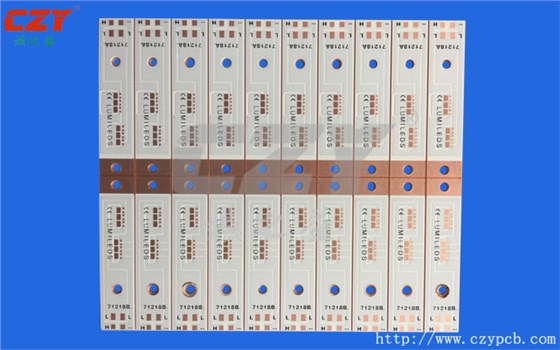

铜基板做热电分离

2018-12-28 09:24:00

铜基板做热电分离指的是铜基板的一种生产工艺是热电分离工艺,其基板电路部分与热层部分在不同线路层上,热层部分直接与灯珠散热部分接触,达到最好的散热导热(零热阻),一般为铜基材。

一、铜基板做热电分离缺点

1、不适用与单电极芯片裸晶封装,技术相对复杂,生产难度高。

二、、铜基板做热电分离优点

1、采用热电分离结构,与灯珠接触零热阻,最大的减少灯珠光衰延长灯珠寿命。
2、选用铜基材,密度高,基板自身热承载能力强,导热散热好。
3、铜基材密度高热承载能力强,同等功率情况下体积更小。
4、适合匹配单只大功率灯珠,特别是COB封装,使灯具达到更佳效果。
5、根据不同需要可进行各种表处理(沉金、OSP、喷锡、镀银、沉银+镀银),表面处理层可靠性极佳。
6、可根据灯具不同的设计需要,制作不同的结构(铜凸块、铜凹块、热层与线路层平行)。

对于驱动功率为13W的LED灯珠, 在模组辐射功率与热功率大致相同的情况下, 热电分离铜基板与普通铜基板所对应的芯片结温分别为49.72和73.14℃, 所对应模组的热阻则分别为2.21和4.37℃/W, 这意味着热电分离铜基板较之普通铜基板在大功率LED散热管理方面更有优势。
铜基板做热电分离
